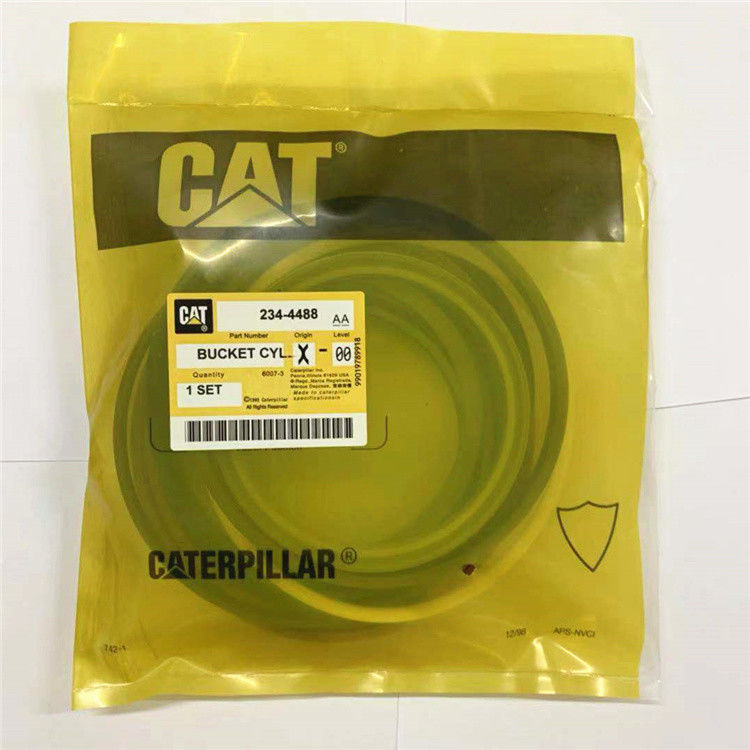

2478792 5551814 2344488 3500973329D E329D E329LC E325 E320 E323 E328 ZESTAW USZCZELKI ŁYŻKI WYSIĘGNIKA 2478792 5551814 2344488

329D E329D E329LC E325 E320 E323 E328 ZESTAW USZCZELNIEŃ ŁYŻKI WYSIĘGNIKA 2478792 5551814 2344488 3500973 1915619

Wszystkie stany części Ag części ASAP zestaw uszczelek hydraulicznych-cylinder drążka pasuje do 322CL 325DLN 322CLN 324DL 322C 325DL 2478792
Wszystkie stany Ag Części Części jak najszybciej Kompatybilne z konstrukcjami i przemysłem 322C, 322CL, 322CLN, 324DL, 325DL, 325DLN ||Zastępuje numery OEM 2478792 ||Wszystkie nowe, regenerowane i używane części do ciągników objęte są roczną gwarancją

1915619 Nowy zestaw uszczelek cylindra pasuje do modeli koparek 325B +
Niezawodne części zamienne Nasza nazwa mówi wszystko Jeden nowy zestaw uszczelek cylindrów na rynku wtórnym pasuje do modeli koparek: 325B, 325C, 330 ||Zapasy różnią się w zależności od magazynu — zapoznaj się z szacowanym czasem dostawy dla naszej najdokładniejszej wysyłki ||Dostarczamy numery Oem jako odniesienie dla klientów przy składaniu zamówienia.Proszę zweryfikować dopasowanie przez odsyłacz ||Oferujemy bezpłatną wysyłkę w całym sklepie dla wszystkich produktów innych niż szkło, kalkomanie, farby w sprayu i siedzenia.||Należy pamiętać, że niektóre aukcje wykorzystują obrazy Stock jako odniesienie dla klientów.

Procedura montażu
Tabela 1
Wymagane narzędzia
Narzędzie Numer części Opis części Ilość
A 1P-1857 Szczypce do pierścieni ustalających 1
B 1U-6683 Ekspander pierścieniowy 1
Wszystkie części należy utrzymywać w czystości. Zanieczyszczenia mogą powodować szybkie zużycie i skrócenie żywotności podzespołów.
Upewnij się, że wszystkie elementy są czyste i wolne od zużycia i uszkodzeń.W razie potrzeby wymień wszystkie elementy, które są zużyte lub uszkodzone.
Ilustracja 1 g03454416
Jeśli oryginalny tłok jest zmontowany, wykonaj kroki od 2.a do 2.e, aby zainstalować pierścienie tłokowe.
Umieścić sprężynę pierścienia zgarniającego olej (3) w rowku pierścienia olejowego w tłoku (4).Drut środkowy musi być wciągnięty do końca sprężyny.
Ustawić pierścień zgarniający olej napisem „TOP” skierowanym do góry.Użyj oprzyrządowania (B), aby założyć pierścień zgarniający olej (3) na tłok i sprężynę.Uwaga: Upewnij się, że środkowy drut znajduje się pod kątem 180 stopni od szczeliny pierścienia.
Użyj narzędzia (B), aby zainstalować pośredni pierścień dociskowy (2) w drugim rowku w tłoku (4).Słowo „TOP” musi być skierowane w górę.Faza na wewnętrznej stronie musi być skierowana w dół.
Użyj narzędzia (B), aby zainstalować górny pierścień dociskowy (1) w górnym rowku w tłoku (4).Słowo „TOP” musi być skierowane w górę.Uwaga: Upewnij się, że górny pierścień dociskowy jest założony ze ścięciem (W) skierowanym do góry.
Ustaw szczeliny pierścieni tłokowych w odległości około 120 stopni od siebie.Uwaga: Nowy zespół tłoka jest dostarczany z nowymi pierścieniami tłokowymi.
Ilustracja 2 g02210673
Ilustracja 3 g02090053
Demontaż tulei sworznia tłokowego w korbowodzie musi być wykonywany przez odpowiednio przeszkolony personel.Wymagane są również specjalne maszyny.Aby uzyskać więcej informacji, skontaktuj się z autoryzowanym sprzedawcą.
W przypadku wymiany zespołu korbowodu (6), tulei (8) i sworznia tłokowego (7), patrz Dane techniczne, „Korbowody”, aby uzyskać więcej informacji.
Nasmaruj tuleję (8) sworznia tłoka (7) w korbowodzie czystym olejem silnikowym.Nasmaruj otwór sworznia tłokowego w tłoku (4) czystym olejem silnikowym.
Umieścić tłok (4) na odpowiedniej powierzchni koroną skierowaną w dół.Umieścić korbowód (6) z kutym znakiem (X) na kwadratowym występie (14) na tłoku.Upewnić się, że szczelina (13) na korbowodzie znajduje się we właściwej pozycji.Patrz ilustracja 3.
Zamontować sworzeń tłoka (7) na tłoku (4).Uwaga: Jeśli sworznia tłokowego nie można zainstalować ręcznie, podgrzej tłok do temperatury 45° 5°C (113° 9°F).
Użyć oprzyrządowania (A) w celu zamontowania pierścieni zabezpieczających (5) w otworze sworznia tłokowego w tłoku (4).Note: Upewnij się, że pierścienie osadcze są osadzone w rowkach tłoka.
Zamontować górną panewkę łożyska (9) w korbowodzie (6).Upewnić się, że występ zabezpieczający górnej panewki łożyska jest prawidłowo osadzony w szczelinie (13) w korbowodzie.
Zamontować dolną panewkę łożyska (10) w pokrywie korbowodu (11).Upewnić się, że występ zabezpieczający dolnej panewki łożyska jest prawidłowo osadzony w szczelinie w pokrywie korbowodu.
Nie należy pozostawiać korbowodów pękniętych bez założonych kołpaków korbowodów.Tymczasowo załóż nasadkę korbowodu (11) i śruby (12) na korbowód
