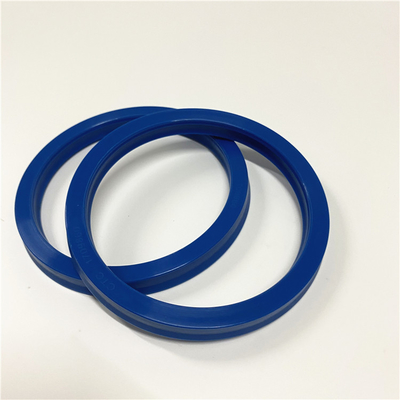

USZCZELKA PRĘTA CTC

Kompatybilne modele urządzeń: 5J8275:

WÓZKI PRZEGUBOWE D250D D40D
KOPARKO-ŁADOWARKA 426B 426C 436 436B 436C 438B 438C 446 446B
SPYCHARKA 8S
KOPARKA 215 215B
ZINTEGROWANY NOŚNIK NARZĘDZI IT38F IT38G
ZAGĘSZCZARKA DO WYSYPEK 836G
ŁADOWARKA GĄSIENICOWA 963 963B 963C 977K 977L
CIĄGNIK GĄSIENICOWY D10N D7H D7R D8N
CIĘŻARÓWKA 789 793 793C 793D
ŁADOWARKA KOŁOWA 936 936F 938F 938G 938G II 980C 980F 980F II 980G 980G II 988 G936

ZGARNIACZ KOŁA 615 615C 621B 621E 627B 631B 631D 631E 633 633D 637D 637E
CIĄGNIK KOŁOWY 621E 627E 637D 641B

Procedura usuwania
Tabela 1
Wymagane narzędzia
Narzędzie Numer części Opis części Ilość
Narzędzie do obracania wału korbowego 9U-6198 1
B 230-6283 Kołek rozrządu (wał korbowy) 1
C 231-8849 Kołek rozrządu (balanser) 1
D 1P-2320 Ściągacz kombinowany 1 Zacznij od:
Zdejmij miskę olejową silnika.Patrz Demontaż i montaż, „Miska olejowa silnika — demontaż i montaż”.
Zdejmij przednią pokrywę.Patrz Demontaż i montaż, „Pokrywa przednia — demontaż i instalacja”.Uwaga: W celu wyjęcia wyważarki należy zdemontować silnik z maszyny.Silnik należy zamontować na odpowiednim stojaku i ustawić w pozycji odwróconej.
Wszystkie części należy utrzymywać w czystości. Zanieczyszczenia mogą powodować szybkie zużycie i skrócenie żywotności podzespołów.
Należy zadbać o to, aby podczas przeprowadzania kontroli, konserwacji, testowania, regulacji i naprawy produktu nie znajdowały się żadne płyny.Przygotuj się na zebranie płynu do odpowiednich pojemników przed otwarciem jakiejkolwiek komory lub demontażem jakiejkolwiek części zawierającej płyny. Wszystkie płyny należy utylizować zgodnie z lokalnymi przepisami i zaleceniami.
Użyj oprzyrządowania (A), aby obrócić wał korbowy tak, aby tłok numer jeden znalazł się w górnej środkowej pozycji.
Ilustracja 1 g01259627
Typowy przykład
Zainstaluj oprzyrządowanie (B) przez otwór (X) w przedniej obudowie.Użyj oprzyrządowania (B), aby zablokować wał korbowy we właściwej pozycji.
Ilustracja 2 g01259635
Typowy przykład
Zdemontować śruby (3) i rurę ssącą (2).
Usuń złącze z rury ssącej.
Ilustracja 3 g01252310
Typowy przykład
Zainstaluj oprzyrządowanie (C) w wyważarce (1).Upewnić się, że oprzyrządowanie (C) jest zamocowane w otworze w wale napędowym (5).
Podłączyć odpowiednie urządzenie podnoszące do wyważarki (1).Podeprzyj ciężar wyważarki.Balanser waży około 23 kg (51 funtów).
Wyjąć śruby (4).Użyj urządzenia podnoszącego, aby wyjąć wyważarkę.
Ilustracja 4 g01259636
Nie usuwaj kołków (6) i (7), chyba że są uszkodzone.Uwaga: Jednostka wyważająca nie jest elementem podlegającym serwisowaniu.Pompa oleju silnikowego i zawór nadmiarowy oleju silnikowego to jedyne części wyważarki, które można serwisować. Procedura demontażu
Wymontować zawór nadmiarowy oleju silnikowego.Patrz Demontaż i montaż, „Zawór nadmiarowy oleju silnikowego — demontaż i montaż”.
Ilustracja 5 g01344542
Zdemontować śrubę (8) i piastę (9).Zdemontować koło zębate luźne (10) i podkładkę oporową (11).
Ilustracja 6 g01259631
Odkręć nakrętkę (12).Użyj narzędzia (D), aby zdjąć koło zębate (13) z wału pompy olejowej.Uwaga: Nie używać trzpienia rozrządu do blokowania wyważarki w celu poluzowania nakrętki (12).
Odkręć śruby (14) i zdejmij przednią pokrywę (15).
Zdejmij wirnik zewnętrzny (17) i wyjmij wirnik wewnętrzny (16).Uwaga: Zaznacz kierunek obrotów wirników.
