Szczegóły Produktu:
|
| Rozmiar: | Rozmiar niestandardowy, rozmiar standardowy/niestandardowy | Kolor: | zielony |
|---|---|---|---|
| Materiał: | NBR | Standardowe lub niestandardowe: | uszczelnienia olejowe pompy hydraulicznej lub silników hydraulicznych |
| Czas dostawy: | 7-15 dni | Zasady płatności: | T/T, Western Union |
| Podkreślić: | Zestaw uszczelek pompy hydraulicznej DH130 5,zestaw uszczelek regulatora gąsienicy DH130 3,zestaw uszczelek młota hydraulicznego DH130 5 |
||

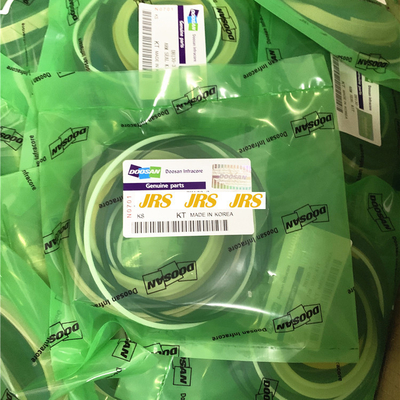

DH130 3 DH130 5 Zestaw uszczelek pompy hydraulicznej pasuje do łyżki wysięgnika ramienia
DH130-3 -5 Zestaw uszczelek siłownika łyżki wysięgnika ramienia Zestaw uszczelek zaworu sterującego Zestaw uszczelek łączenia środkowego
| Komatsu | PC45MR PC56-7 PC60-7 PC70-8 PC60-6 PC40-7 PC40-8 PC60-2 PC60-5 PC60-6 PC75 |
| PC100-5 PC120-6 PC150-5 PC130-7 PC200-3 PC200-6 PC200-8 PC210LC-8 PC220-8 | |
| PC240LC-8 PC300-3 PC300-5 PC300-6 PC300-7 PC360-7 PC400-3 PC400-5 PC600-6 | |
| Doosan / Daewoo | DH60-7 DH80-7 DH130 DH150 DH150-7 DH200-5 DH215-7 DH215-9 DH220-5 DH220-2 DH220-3 DH225-7 DH250-7 DH280-3 DH280 DH300 DH300-5 DH300-7 |
| DH330-3 DH420LC-7 DX225 DX300 Solar175 Solar220lc Solar300 Solar340 | |
| Sumitomo | SH60 SH75 SH100 SH120 SH120-6 SH130 SH160 SH200 SH200A3 SH220 SH260 SH280 SH300 SH340 SH430 SH450 |
| S280 S280FA S280F2 S281 S265F2 S340 | |
| Kato | HD250 HD300 HD307 HD400 HD450 HD550 HD550-3 HD700 HD700-5 HD700-7 HD700-2 HD770 HD800-7 |
| HD800SD-5 HD820-2 HD820 HD850 HD880-1 HD850 HDHD900-7 | |
| Inne marki | John Deere 200C John Deere 230LC John Deere 240D John Deere 330C bob325 |
| JCB160 JCB180 JCB220 JCB330 JCB360 CLG200 LIUGONG922 Sunward60 Sunward70 | |
| TM02 TM04 TM05 TM06 TM07 TM09 TM10 TM18 TM22 GM06 GM08 | |
| UWAGA: nie wszystkie modele są tutaj wymienione, jeśli potrzebujesz więcej informacji, skontaktuj się z nami nas. |
Wymagane części
Tabela 1
Pozycja Ilość Numer części Opis
1 2 360-4611 Korki
3 1 360-4612 Procedura instalacji wtyczki w miejscu instalacji
Użyj poniższej procedury, aby zainstalować nowe wtyczki:
Ilustracja 1 g02287674
Blacha i ściana przeciwpożarowa
Usuń blachę i ścianę przeciwpożarową wokół pompy głównej.Patrz Ilustracja 1.
Poluzować śruby mocujące pompę główną na kołnierzu pompy.
Wyjmij pompę główną z silnika na odległość 20 do 30 mm (0,8 do 1,2 cala) i zachowaj odstęp.
Ilustracja 2 g02287773
(2) Kołnierz pompy
Zamontować dwie zaślepki (1) krawędzią zatyczki skierowaną w stronę obudowy koła zamachowego.Patrz ilustracja 2.
Ilustracja 3 g02289873
Zamontować pompę główną z obudową koła zamachowego.
Ilustracja 4 g02289893
(4) Obudowa koła zamachowego
Zamontować jeden korek (3) w otworze między obudową koła zamachowego a głównym kołnierzem pompy.Aby zaczepić krawędź zatyczki w obudowie koła zamachowego, zamontuj zatyczkę ze ściętym rogiem zaślepki skierowanym w stronę obudowy koła zamachowego.
Osoba kontaktowa: SUNNY
Tel: 86 18605253464
