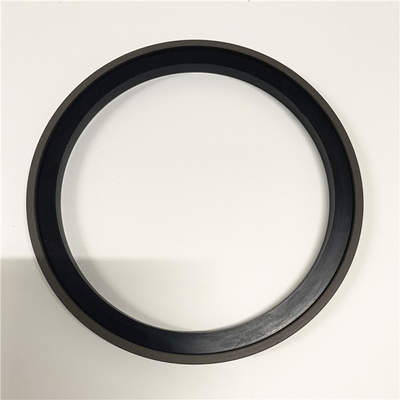

SPGA SPG 1U3998 6J0793 6J5213 5J7010 5J7013 5J5402 5J7854 5J5559 5J5020 do ładowarki uszczelnienie cylindra hydraulicznego

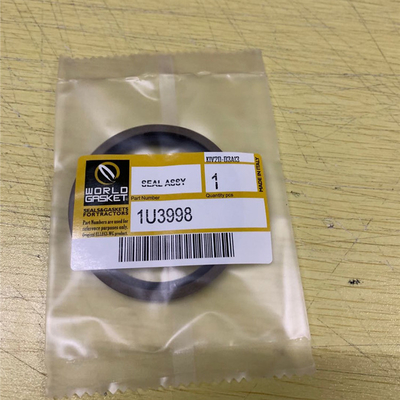

1U3998 SEAL AS części 120G, 120H, 120H ES, 120H NA, 120K, 120K 2, 12G, 12H, 12H ES, 12H NA, 12K, 130G, 135H, 135H NA, 140G, 140H, 140H ES, 14 0H NA, 140K, 140K 2, 143H, 160G, 160H, 160H ES, 160H NA, 160K, 163H, 163H NA, 231... USZCZELKA
Numer alternatywny (kod krzyżowy):
CA1U3998
1U-3998
1U3998
Kompatybilne modele urządzeń: 1U3998:
KOPARKA 231D 235D
RÓWNIARKA SAMOCHODOWA 120G 120H 120H ES 120H NA 120K 120K 2 12G 12H 12H ES 12H NA 12K 130G 135H 135H NA 140G 140H 140H ES 140H NA 140K 140K 2 143H 16 0G 160H 160H ES 160H nie dotyczy 160K 163H 163H nie dotyczy
ŁADOWARKA GĄSIENICOWA 973
CT6J0793 : USZCZELKA - TŁOK DO
POZYCJE SPECJALNE ||Wszystkie fabrycznie nowe i przebudowane elementy są objęte roczną gwarancją.||USZCZELKA - TŁOK DO WÓZKA WIDŁOWEGO.EGORY : CZĘŚCI DO WÓZKÓW WIDŁOWYCH - ERPILLER/HOLOWNIK.TEN ELEMENT MOŻNA RÓWNIEŻ ZNALEŹĆ POD NASTĘPUJĄCYMI NUMERAMI CZĘŚCI: 6J0793, CT 6J0793, /TOWMOTOR6J0793, /HOLOWNIK 6J0793, 6J0793
Ilustracja 1 g02996037
Tabela 1
Specyfikacja dla pomocniczej pompy wody morskiej 315-5137 Gp
Pozycja Ilość Część Specyfikacja Opis
1 1 Obudowa 8N-8464 Otwór tulei 8M-9321 po zmontowaniu wynosi 54,122 ± 0,025 mm (2,1308 ± 0,0010 cala).
Podczas montażu przepłucz powierzchnię tulei do głębokości od -0,25 do 0,00 mm (od -0,010 do 0,000 cala).
2 1 7J-0204 O-ring Uszczelka Lekko nasmaruj otwór olejem silnikowym, gliceryną lub czystą wodą.
3 1 9M-3786 O-Ring Uszczelka Lekko nasmaruj otwór olejem silnikowym, gliceryną lub czystą wodą.
4 1 3F-1358 Korek spustowy Dokręcić momentem 35,5 Nm (26,4 funt stopa).
5 1 8T-6764 Korek rury Dokręcić momentem 14,2 Nm (124,18 funta cal).
6 1 7N-4758 Grubość podkładki oporowej wynosi 8,5 mm (0,33 cala)
7 1 3H-5844 Dokręć śrubę momentem 38 4 Nm (28 3 funt stopa).
Przed montażem nasmaruj powierzchnię czołową i gwinty podkładki za pomocą 4C-5592 Anti-Seize Compound.
Niedozwolone jest stosowanie środków przeciwzatarciowych na powierzchni czołowej wirnika.
8 1 8C-5236 Uszczelka wargowa Nie smarować wargi uszczelniającej.
9 1 315-5136 Wał As Średnica wału wirnika wynosi 16,96 mm (0,668 cala).
Szerokość w rowku wału dla podkładki oporowej wynosi 8,75 ± 0,50 mm (0,344 ± 0,020 cala).
10 1 262-4378 Uszczelka pompy wodnej As Zastosuj poniższą procedurę, aby zainstalować grupę uszczelnień.
1. Podczas montażu należy używać czystej wody lub smaru P80.
2. Użyj narzędzia instalacyjnego i nacisku ręcznego do montażu.
3. Umieść pierścień ceramiczny i gumową uszczelkę w obudowie, tak aby wypolerowana powierzchnia pierścienia była skierowana w stronę grupy uszczelnień węglowych.
4. Wyjąć sprężynę z zespołu uszczelnienia .
5. Za pomocą narzędzia instalacyjnego i nacisku dłoni wcisnąć zespół uszczelnienia na wał, aż powierzchnie uszczelnienia lekko zetkną się.
6. Zainstaluj sprężynę.
