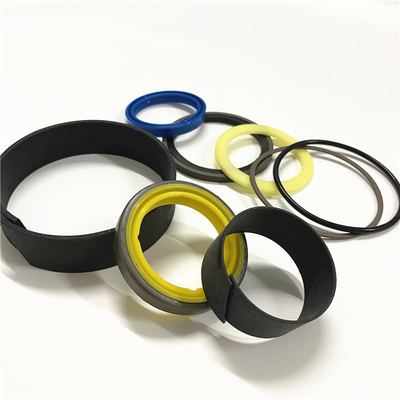

9J5108 Zestaw uszczelek silnika hydraulicznego 7X2729 7X2761 7X2671

9J5108 7X2729 7X2761 7X2671 7X2660 7X2767 7X2710 7X2698 7X2699 7X2697 7X2740 7X2752 7X2791 8T1373ZESTAW USZCZELKI

7X2710 ZESTAW-USZCZELKA części 966D, 966F II, 970F, 992C, 992D ZESTAW

Numer alternatywny (kod krzyżowy):
CA7X2710
7X-2710
7X2710

Kit King — 7X2698 Nieoryginalny zestaw uszczelek cylindra hydraulicznego
Kit King USA 3-calowy pręt i 6-calowy otwór ||Typy sprzętu: ładowarki gąsienicowe, zintegrowane nośniki narzędzi, skrobaki, ładowarki kołowe ||Zgodne modele urządzeń: 623, 623B, 623E, 623F, 623SC, 950, 950B, 950E, 950F, 950G, 960F, 960G, 962G, 963, IT62G i więcej ||Typowe zastosowania hydrauliczne: podłoga, winda ||Pasuje do modeli cylindrów: 1188296, 1250024, 1U1147, 1U1148, 8J1821, 9T1403 i więcej

Kompatybilne modele urządzeń: 7X2710:

ŁADOWARKA KOŁOWA 966D 966F II 970F 992C 992D



Informacja:
Ilustracja 1 g00328807
Widok silnika z prawej strony Grubość nowej głowicy cylindrów... 100,03 0,76 mm (3,938,030 cala) Nałożyć smar 6V-4876 na gwinty wszystkich śrub z wyjątkiem śruby (25).Dokręć wszystkie śruby w następującej kolejności: Dokręć wszystkie śruby w kolejności numerów następującym momentem obrotowym.... 150 15 Nm (115 12 lb · ft) Ponownie dokręć wszystkie śruby w kolejności numeracji następującym momentem obrotowym.... 250 17 Nm (185 13 funt stopa) Dokręć ręcznie wszystkie śruby w kolejności liter, stosując następujący moment obrotowy.... 43,7 Nm (32,5 funta-stopy)



Usuń łożyska wałka wyważającego (3304)
zacznij od:a) wymontowania obudowy koła zamachowegob) wymontowania płyty miski olejowejc) wymontowania pompy olejowejd) wymontowania wałków wyrównoważających1.Zdemontować przednie łożysko wałka wyrównoważającego za pomocą narzędzi (A).

2. Zdejmij łożysko środkowe wałka wyrównoważającego za pomocą narzędzi (A).3.Zdemontować tylne łożysko wałka wyrównoważającego za pomocą narzędzi (A).4.Wykonaj kroki 1, 2 i

3 ponownie dla pozostałych łożysk wałka wyrównoważającego. Zamontować łożyska wałka wyrównoważającego (3304)
1. Zamontować przednie łożysko wałka wyrównoważającego (1) za pomocą narzędzi (A).Upewnij się, że otwór olejowy w łożysku jest wyrównany z otworem olejowym w bloku cylindrów.Łożysko musi znajdować się 0,03 0,02 cala (0,8 0,5 mm) wewnątrz końca bloku cylindrów po zamontowaniu.2.Zamontować łożysko środkowe wałka wyrównoważającego za pomocą narzędzi (A).

4.Upewnij się, że otwór olejowy w łożysku jest wyrównany z otworem olejowym w bloku cylindrów.3.Zamontować tylne łożysko wałka wyrównoważającego (2) za pomocą narzędzi (A).Upewnij się, że otwór olejowy w łożysku jest wyrównany z otworem olejowym w bloku cylindrów.

5. Łożysko musi znajdować się 0,03 0,02 cala (0,8 0,5 mm) wewnątrz końca bloku cylindrów po zamontowaniu. Zakończenie: a) zamontować wałki wyrównoważające b) zamontować pompę olejowąc) zamontować pokrytą blachą miskę olejową) zamontować obudowę koła zamachowego
