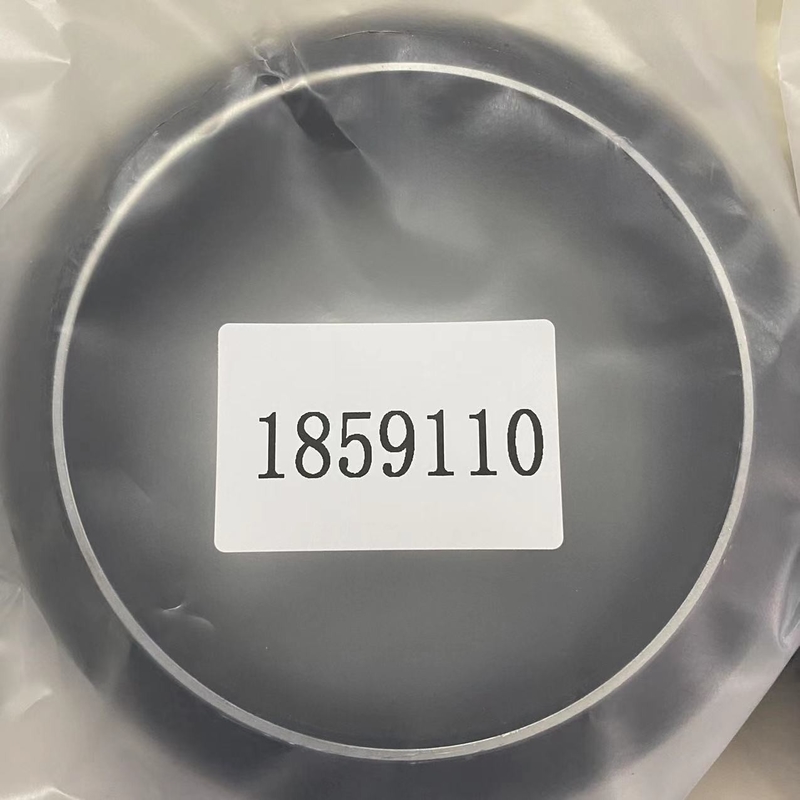

1859110 ZESPÓŁ USZCZELKI 1859110

1859110 ZESPÓŁ USZCZELKI.Części311B, 320B, 320C, 323D l

1859110 ZESPÓŁ USZCZELKI 1859110

Warunki generujące ten kod:
Ilustracja 1 g01298843
Schemat elektrozaworu Ten diagnostyczny kod usterki jest powiązany z elektrozaworem.Kod FMI 06 oznacza, że ​​ECU ustaliło zwarcie do masy w obwodzie elektromagnesu.Poniżej wymieniono możliwe przyczyny tego diagnostycznego kodu usterki:
Obwód zasilania solenoidu jest zwarty do masy.
Elektrozawór uległ awarii.
Awaria ECU.To jest mało prawdopodobne.Uwaga: Poniższa procedura testowa może spowodować powstanie innych diagnostycznych kodów usterek.Zignoruj ​​te utworzone diagnostyczne kody usterek i wyczyść te diagnostyczne kody usterek, gdy oryginalny diagnostyczny kod usterki zostanie poprawiony.Przed wykonaniem tej procedury upewnij się, że diagnostyczny kod usterki CID 2863 FMI 06 jest aktywny. Uwaga: Do pomiarów w tej procedurze użyj multimetru cyfrowego. Krok testu 1. SPRAWDŹ ELEKTROMAGNETYK.
Ustaw wyłącznik i kluczyk w stacyjce w pozycji ON.Nie uruchamiaj silnika.
Obserwuj stan diagnostycznego kodu usterki.
Odłącz solenoid z aktywnym diagnostycznym kodem usterki od wiązki przewodów maszyny.Oczekiwany wynik:CID 2863 FMI 06 zmienia się na CID 2863 FMI 05 po odłączeniu elektrozaworu.Wyniki:
TAK - CID 2863 FMI 06 zmienia się na CID 2863 FMI 05 po odłączeniu elektrozaworu.Obwód jest prawidłowy. Naprawa: Awaria elektromagnesu.Wymienić elektromagnes.Sprawdź, czy nowy elektrozawór rozwiązuje problem. ZATRZYMAJ
NIE - CID 2863 FMI 06 pozostaje aktywny.Przejdź do kroku 2 testu. Krok testu 2. SPRAWDŹ OBWÓD ZASILANIA ELEKTROMAGNETYCZNEGO POD KĄTEM ZWARCIA DO MASY.
Przekręć kluczyk w stacyjce i wyłącznik w pozycję OFF.
Elektromagnes pozostaje odłączony od wiązki przewodów maszyny.
Odłączyć złącze(a) wiązki przewodów maszyny od ECU.
Na złączu wiązki przewodów maszyny zmierzyć rezystancję między stykiem sygnałowym J2-6 (przewód X961-GY) a wszystkimi stykami używanymi w złączach wiązki przewodów maszyny dla ECU.Oczekiwany wynik: Każdy pomiar rezystancji jest większy niż 5000 omów. Wyniki:
OK - Każdy pomiar rezystancji jest większy niż 5000 omów.Wiązka przewodów maszyny jest prawidłowa.Przejdź do kroku testu 3.
NIE OK - Każdy pomiar rezystancji nie jest większy niż 5000 omów.W wiązce przewodów maszyny występuje zwarcie.Zwarcie występuje między J2-6 (przewód X961-GY) a obwodem z pomiarem niskiej rezystancji. Naprawa: Napraw wiązkę przewodów maszyny lub wymień wiązkę przewodów maszyny.ZATRZYMAJ Test Krok 3. SPRAWDŹ, CZY DIAGNOSTYCZNY KOD USTERKI POZOSTAJE.
Sprawdź złącza wiązki przewodów.Oczyść styki złączy wiązki przewodów i sprawdź przewody pod kątem uszkodzeń izolacji spowodowanych nadmiernym ciepłem, kwasem akumulatorowym lub przetarciem.
Wykonaj test rozciągania z siłą 45 N (10 funtów) na każdym z przewodów powiązanych z obwodem.
Ponownie podłącz wszystkie złącza wiązki przewodów.Upewnij się, że złącza są całkowicie osadzone i że zaciski każdego złącza są całkowicie zamocowane.
Ustaw wyłącznik i kluczyk w stacyjce w pozycji ON.
Obsługiwać maszynę.
Sprawdź stan CID 2863 FMI 06. Oczekiwany wynik: CID 2863 FMI 06 jest aktywny.Wyniki:
TAK - Kod CID 2863 FMI 06 jest aktywny.Diagnostyczny kod usterki nie został poprawiony. Naprawa: Sprawdź
