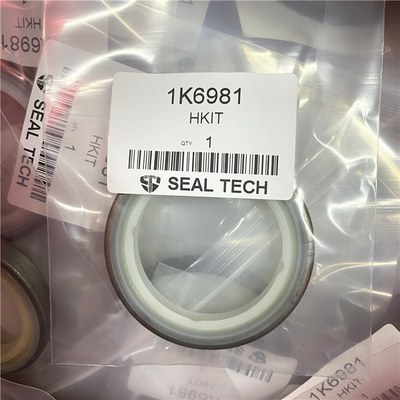

1K6981 8C9133 3081845 1672457 Uszczelki zgarniacza pyłu Typ wargi e 4J8980 8C9132 3081880 1672452

KOPARKA 931
KOPARKO-ŁADOWARKA 426 428
Spychacz 3S 4A 4S 6A 814S 824S
WYZWANIE 65
KOMPAKTOWA ŁADOWARKA KOŁOWA 910
ZINTEGROWANY NOŚNIK NARZĘDZI IT12 IT18B
ZAGĘSZCZARKA DO WYSYPEK 816 826B
RÓWNIARKA SAMOCHODOWA 12G 130G 140G 14E 14G 16 160G 16G
UKŁADARKA RUR 561C 561D 571G 572G 583K 594 594H
ROZCIĄGACZ 933 951

KOPARKO-ŁADOWARKA 428
KOMPAKTOWA ŁADOWARKA KOŁOWA 910
ZINTEGROWANY NOŚNIK NARZĘDZI IT12
REJESTRATOR 227
RÓWNIARKA SAMOCHODOWA 120G 12G 130G 140G 14G 160G 16G
ŁADOWARKA GĄSIENICOWA 931B 931C 931C II
CIĄGNIK GĄSIENICOWY D3 D3B D3C D4C D4C III D4H
CIĄGNIK 772
CIĘŻARÓWKA 769
ŁADOWARKA KOŁOWA 936 950 950B G936
SKRZYDŁO KOŁA 508 518 528 528B
CIĄGNIK KOŁOWY 637E
ZAGĘSZCZARKA GLEBY 815 815B 825C
ŁADOWARKA GĄSIENICOWA 931B 931C 941 943 951B 953 953C 955C 955H 955K 955L 973 977D 977H 977K 977L
CIĄGNIK GĄSIENICOWY D3B D4E D4E SR D4H D4H XL D5H D5M
SPYCHARKA KOŁOWA 814 814B
ŁADOWARKA KOŁOWA 920 930 930R 950 966C 966D 980 980B
ZGARNIACZ KOŁA 613 613C 633
SKRAJARKA KOŁOWA 518 528
CIĄGNIK KOŁOWY 613B 613C 657





Specyfikacja pomocniczej pompy wodnej 9Y-8909 Gp
Pozycja Ilość Część Specyfikacja Opis
1 1 9X-4594 Uszczelka wargowa Nie smarować wargi uszczelniającej.
4 1 166-4375 Uszczelka Gp W celu zamontowania grupy uszczelnień należy wykonać następującą procedurę:
Do smarowania części używaj wyłącznie czystej wody lub P-80.
Narzędzie do montażu uszczelnienia jest częścią grupy uszczelnień zamiennych.
1. Użyć narzędzia do montażu uszczelnienia i docisnąć ręką, aby zamontować gumową uszczelkę (2) i pierścień ceramiczny (3) jako całość w zespole obudowy pompy.
2. Wyjmij sprężynę z grupy uszczelnień.
3. Za pomocą narzędzia do montażu uszczelnienia, dociskając ręką, zamontować grupę uszczelnień na wale, aż powierzchnie uszczelnień lekko zetkną się.
4. Zamontować sprężynę na grupie uszczelek.

Uwaga: Okresowe wycieki niewielkiej ilości płynu chłodzącego z otworu drenażowego nie oznaczają uszkodzenia uszczelnienia pompy wodnej.Wyciek jest zjawiskiem normalnym, aby zapewnić właściwe smarowanie powierzchni uszczelki pompy wodnej.Wymień pompę wodną, ​​jeśli zauważysz nadmierny wyciek z otworu drenażowego w obudowie pompy wodnej.
Ilustracja 1 g01030503
Zidentyfikuj orientację śrub zacisków węża do celów instalacyjnych.Poluzować zaciski węża (1) i (2).Wysuń wąż z pokrywy (4).
Zdemontować śruby (3) i pokrywę (4) .
Ilustracja 2 g01030504
Wykręć śruby (6) z przedniej obudowy.Wymontować pompę wodną (5) .
Ilustracja 3 g01030505
Zdejmij uszczelkę O-ring (7) z pompy wodnej.
B - - Prześwit między wirnikiem a pokrywą pompy wodnej wynosi 0,5000 0,4925 mm (0,01968 0,01939 cala).
C - - Odległość od wirnika do czoła zespołu obudowy pompy wynosi 31,6526 0,4425 mm (1,24616 0,01742 cala).
5 1 149-5462 O-ring Uszczelka Przed montażem lekko nasmaruj otwór gliceryną lub zatwierdzonym odpowiednikiem.
6 1 212-8180 Wał napędowy pompy Nasmaruj cienką warstwą czystego oleju silnikowego przed wciśnięciem wirnika na wał.Koniec wału musi być wyrównany z powierzchnią czołową wirnika w zakresie od 0,00 do 0,30 mm (0,000 do 0,012 cala).
7 1 5H-6734 O-ring Uszczelka Przed montażem lekko nasmaruj otwór gliceryną lub zatwierdzonym odpowiednikiem.
8 4 0S-1594 Dokręć śrubę momentem 35,5 Nm (26,4 funt stopa).
9 1 3D-2824 O-Ring Uszczelka Przed montażem lekko nasmaruj otwór gliceryną lub zatwierdzonym odpowiednikiem.
10 1 7G-8478 Adapter Dokręcić momentem 100 10 Nm (75 7 lb · ft).
11 3 9S-8752 Dokręcić pełną nakrętkę momentem 27,4 Nm (239,35 funta-cala).
