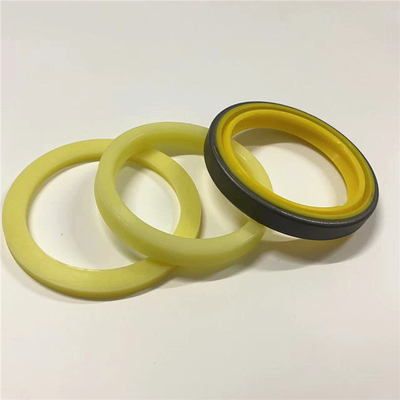

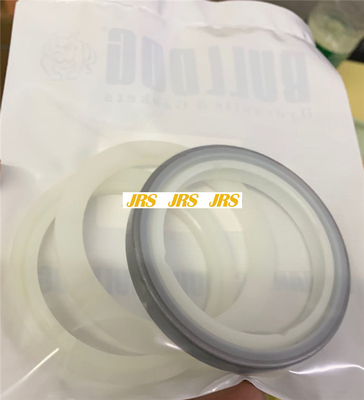

4J3515 Zestaw uszczelek wyłącznika
4J3515 1K6982 4J8981 6J4169 2J1411 1J3540 8C9131 8C5218 8C9132 8C9133 8T8389 8C9134 8C3840 8C3842 8C5219 8C9153 8C5220
1K6982 USZCZELKA części 12E, 140B, 14G, 16, 16G, 215, 215B, 227, 245, 245B, 44, 5S, 613, 613C, 615, 621, 621B, 621E, 623, 623B, 623E, 6 27B, 627E, 630B , 631C, 633, 633C, 633D, 637D, 637E, 639D, 651, 666, 6A, 6S, 776, 785
Kompatybilne modele urządzeń: 1K6982:
Spychacz 5S 6A 6S 7A 814S 824S 8A 9A
KOPARKA 215 215B 245 245B
STEROWANIE HYDRAULICZNE 44
ZINTEGROWANY NOŚNIK NARZĘDZI IT18 IT18B IT28 IT28B
ZAGĘSZCZARKA DO WYSYPEK 826C
REJESTRATOR 227
RÓWNIARKA SAMOCHODOWA 12E 140B 14G 16 16G
Rozpruwacz 951 977
ŁADOWARKA GĄSIENICOWA 943 953 955C 955H 955K 955L 973 977D 977H 977K 983
CIĄGNIK GĄSIENICOWY D4E D5B D5H D6D D6E D6E SR D6H D7F D7G D7H D9G
CIĘŻARÓWKA 785
WAGON 776
SPYCHARKA KOŁOWA 814B 824C 834B
ŁADOWARKA KOŁOWA 916 926 936 950 966C 980 980B 988 992 G926 G936
ZGARNIACZ KOŁA 613 613C 615 621 621B 621E 623B 627B 630B 633 633D 639D
CIĄGNIK KOŁOWY 621B 621E 623 623E 627B 627E 631C 633C 637D 637E 651 666
Ten silnik jest wyposażony w ciśnieniowy układ chłodzenia wyposażony w przewód bocznikowy (9). Ciśnieniowy układ chłodzenia ma dwie zalety:
Układ chłodzenia może bezpiecznie działać w temperaturze wyższej niż normalny punkt wrzenia wody.
Układ chłodzenia zapobiega kawitacji w pompie wody. Kawitacja to nagłe tworzenie się pęcherzyków niskiego ciśnienia w cieczach pod wpływem sił mechanicznych.Tworzenie kieszeni powietrznych lub parowych jest trudniejsze w ciśnieniowym systemie chłodzenia. Przewód bocznikowy (9) zapobiega kawitacji przez pompę wodną.Przewód bocznikowy (9) zapewnia stały przepływ chłodziwa do pompy wodnej. Uwaga: W układach z chłodnicą powietrza doładowującego powietrze-powietrze należy stosować mieszaninę płynu chłodzącego zawierającą co najmniej 30 procent środka zapobiegającego zamarzaniu na bazie glikolu etylenowego, aby pompa wodna działała wydajnie.Ta mieszanka utrzymuje zakres temperatur kawitacji chłodziwa na wystarczająco wysokim poziomie, aby zapewnić wydajną pracę.Więcej informacji na temat zalecanych mieszanek chłodziwa można znaleźć w Instrukcji obsługi i konserwacji, „Pojemności i zalecenia dotyczące uzupełniania”.
Ilustracja 1 g01123296
(1) Głowica cylindra
(2) Obudowa regulatora temperatury wody
(3) Zbiornik wyrównawczy
(4) Wąż obejściowy
(5) Blok cylindrów
(6) Chłodnica oleju
(7) Pompa wodna
(8) Chłodnica
(9) Przewód bocznikowy Pompa wodna (7) jest umieszczona z prawej strony bloku cylindrów.Pompa wodna jest napędzana paskiem, który jest napędzany przez koło pasowe wału korbowego.Płyn chłodzący może dostać się do pompy wodnej w trzech miejscach:
Wlot na dole pompy wodnej
Wąż obejściowy (4), który znajduje się na górze pompy wodnej
Przewód bocznikowy, który jest poprowadzony na górze pompy wodnej. Płyn chłodzący z dolnej części chłodnicy jest wciągany do dolnego wlotu pompy poprzez obrót wirnika.Płyn chłodzący wypływa z tyłu pompy bezpośrednio do wnęki chłodnicy oleju w bloku. Cały płyn chłodzący przechodzi przez rdzeń chłodnicy oleju i wpływa do wewnętrznego kolektora wodnego bloku cylindrów.Kolektor rozprowadza chłodziwo do płaszczy wodnych wokół ścian cylindra.
Ilustracja 2 g01123308
Ilustracja 3 g01121591
(7) Pompa wodna
(10) Wlot obejściowy
Ilustracja 4 g01123344
Pojedyncza obudowa regulatora temperatury wody
(1) Głowica cylindra
(2) Obudowa regulatora temperatury wody
(4) Wąż obejściowy
(11) Regulator temperatury wody
Ilustracja 5 g01123311
Podwójna obudowa regulatora temperatury wody
(2) Obudowa regulatora temperatury wody
(4) Wąż obejściowy
(11) Regulator temperatury wody Z bloku cylindrów płyn chłodzący wpływa do kanałów w głowicy cylindrów.Kanały te kierują przepływ wokół tulei pompowtryskiwaczy oraz kanałów dolotowych i wydechowych.Płyn chłodzący wpływa teraz do obudowy regulatora temperatury wody (2) z przodu po prawej stronie głowicy cylindrów. Regulator temperatury wody (11) steruje kierunkiem przepływu.Gdy temperatura płynu chłodzącego jest niższa od normalnej temperatury roboczej, regulator temperatury wody jest zamknięty.Płyn chłodzący jest kierowany przez wąż obejściowy (4) do górnego wlotu pompy wodnej.Kiedy temperatura płynu chłodzącego osiągnie normalną temperaturę roboczą, otwiera się regulator temperatury wody (11).Gdy regulator temperatury wody jest otwarty, obejście jest zamknięte.Większość płynu chłodzącego przepływa przez wlot obejściowy (10) do chłodnicy w celu chłodzenia.Pozostała część przepływa przez wąż obejściowy (4) do pompy wody. Uwaga: Układy chłodzenia mogą zawierać jeden lub
