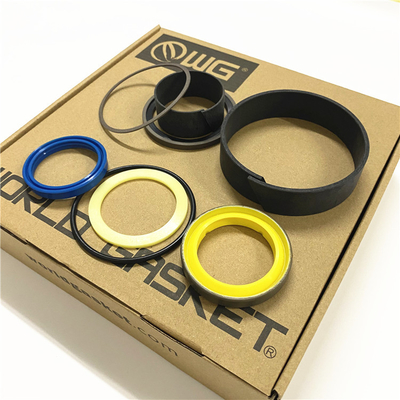

Zestaw 2095874 / Nieoryginalny zestaw uszczelek cylindra hydraulicznego
Pręt 100 mm i otwór 140 mm||Typ sprzętu: Koparki||Kompatybilne modele sprzętu: 320C, 320C L, 320C LN, 320C S i więcej||Typowe zastosowanie hydrauliczne: Ramię||Pasuje do modeli z siłownikiem: 1589059, 1589060 i więcej

2146321 Nieoryginalny zestaw uszczelek cylindra hydraulicznego firmy Kit King USA
Kit King USA Spełnia lub przewyższa specyfikacje OEM ||Zapewnia doskonałą wydajność i żywotność ||Profesjonalna i niezawodna naprawa cylindrów ||Cały zestaw jest sparowany z Twoją aplikacją ||Autentyczne plomby z rynku wtórnego firmy Kit King USA

3. Sprawdź, czy oba otwory smarowania hamulców są zainstalowane.Jeśli są prawidłowo zainstalowane, jak pokazano na rysunkach 2.3.1, 2.3.2 i 2.3.3, wymień uszczelkę O-ring 061-7540 po stronie wewnętrznej 364-9180 Przewód układu napędowego, ponownie zamontuj przewód, rozgrzej maszynę do temperaturze roboczej, aby sprawdzić szczelność i ponownie zamontować dolną osłonę zgodnie z KENR8915 „Demontaż i montaż dolnej osłony”.Jeśli otwory nie są zainstalowane, przejdź do kroku 4.
Obraz2.3.1
Obraz2.3.2
Obraz2.3.3
4. Jeśli brakuje jednego lub obu otworów, wyjmij dolny wąż, wyjmij kolektor dystrybucji smaru i uszczelki.Zamontować nowe O-ringi 117-1266 na górnym porcie kolektora i nowy O-ring 5P-4268 na dolnym porcie kolektora.(Ilustracja referencyjna 2.4.1) Zamontować 2 otwory 364-8477 w portach z przodu obudowy.(Zdjęcie referencyjne 2.4.2) Ponownie zamontuj rozdzielacz w obudowie.
Obraz2.4.1
Obraz2.4.2
5. Wymienić uszczelkę okrągłą 061-7540 na każdym z zespołów przewodów rozgałęźnych 364-9180, 376-6483 i 364-9179.(Rysunek odniesienia 2.5.1) Ponownie zamontuj węże.Rozgrzać maszynę do temperatury roboczej i sprawdzić szczelność.Ponownie zamontuj dolną osłonę zgodnie z KENR8915 „Demontaż i montaż dolnej osłony”.
Obraz2.5.1
